Introducción a redes conmutadas - Capítulo 1



Elementos de una red convergente

Para admitir la colaboración, las redes comerciales emplean soluciones convergentes mediante sistemas de voz, teléfonos IP, gateways de voz, soporte de video y videoconferencias.
Redes conmutadas sin fronteras

Cisco Borderless Network es una arquitectura de red que combina varias innovaciones y consideraciones de diseño para permitir que las organizaciones se conecten con cualquier persona, en cualquier lugar, en cualquier momento y en cualquier dispositivo de forma segura, con confianza y sin inconvenientes.

Jerarquía en las redes conmutadas sin fronteras

Jerárquico: facilita la comprensión de la función de cada dispositivo en cada nivel, simplifica la implementación, el funcionamiento y la administración, y reduce los dominios de error en cada nivel.

Modularidad: permite la expansión de la red y la habilitación de servicios integrados sin inconvenientes y a petición.

Resistencia: satisface las expectativas del usuario al mantener la red siempre activa.

Flexibilidad: permite compartir la carga de tráfico de forma inteligente mediante el uso de todos los recursos de red.

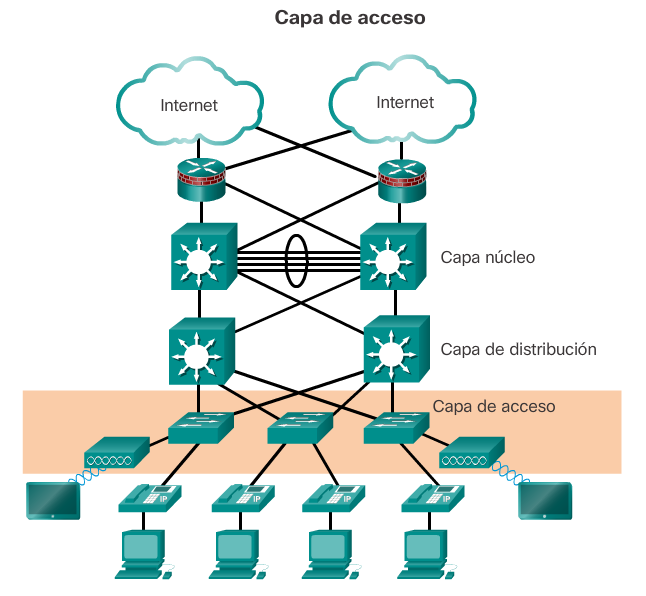

Capa de acceso

La capa de acceso representa el perímetro de la red, por donde entra o sale el tráfico de la red de campus.





Capa de distribución

La capa de distribución interactúa entre la capa de acceso y la capa de núcleo. Implementan tecnologías de base de red como el routing, la calidad de servicio y la seguridad.

Capa núcleo

La capa de núcleo es el backbone de una red. Esta conecta varias capas de la red de campus. El propósito principal de la capa de núcleo es proporcionar el aislamiento de fallas y la conectividad de backbone de alta velocidad.

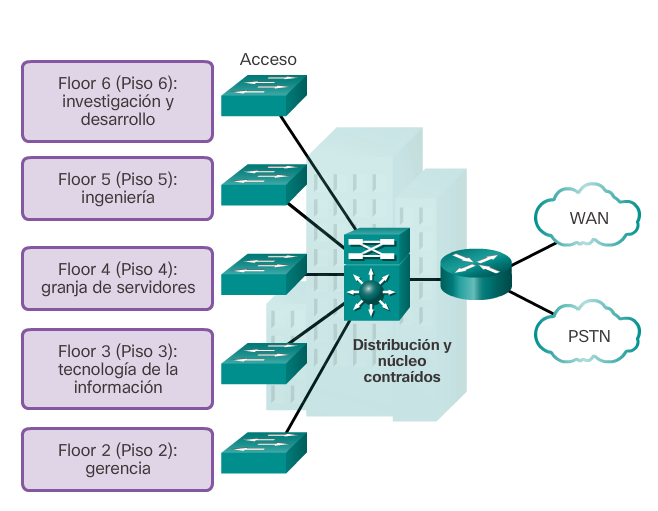

Diseño de red de núcleo contraído

En las ubicaciones de campus más pequeñas donde hay menos usuarios que acceden a la red, o en los sitios de campus que constan de un único edificio, puede no ser necesario que las capas de núcleo y de distribución estén separadas.



Función de las redes conmutadas

Una red conmutada es cuando comunicación entre dos hosts se realiza mediante la transmisión de datos a través de una red de nodos de comunicación intermedios.

Las LAN conmutadas brindan más flexibilidad, administración de tráfico, Calidad de servicio, Seguridad adicional, Compatibilidad con tecnología de redes y conectividad inalámbricas, Compatibilidad con tecnologías nuevas, como la telefonía IP y los servicios de movilidad
Factores de forma

Cuando se selecciona el tipo de switch, el diseñador de red debe elegir entre una configuración fija o una modular, entre un dispositivo apilable o no apilable y el grosor del switch, expresado en cantidad de unidades de rack, el costo del equipo, cantidad y velocidad de interfaces, funciones admitidas, alimentación redundante y PoE, confiabilidad, buffers para tramas y escalabilidad.

Reenvío de tramas
Switching como concepto general en tecnología de redes y telecomunicaciones

El concepto fundamental de switching hace referencia a un dispositivo que toma una decisión según dos criterios:

  • Puerto de entrada
  • Dirección de destino

A medida que el switch descubre la relación entre puertos y dispositivos, crea una tabla denominada “tabla de direcciones MAC” o “tabla de memoria de contenido direccionable” (CAM). CAM es un tipo de memoria especial que se usa en las aplicaciones de búsqueda de alta velocidad.


Métodos de reenvío del switch

Como se muestra en la figura 1, el método de almacenamiento y envío toma una decisión de reenvío en una trama después de recibir la trama completa y de revisarla para detectar errores. Tiene dos características principales: la verificación de errores y el almacenamiento en buffer automático.

Por el contrario, el método de corte, como se muestra en la figura 2, inicia el proceso de reenvío una vez que se determinó la dirección MAC de destino de una trama entrante y se estableció el puerto de salida. El switching por método de corte tiene dos características principales: el reenvío rápido de tramas y el procesamiento de tramas no válidas.

Dominios de colisiones

Los segmentos de red que comparten el mismo ancho de banda entre dispositivos, ya que cuando hay dos o más dispositivos que intentan comunicarse dentro de ese segmento al mismo tiempo, pueden ocurrir colisiones.

Dominios de broadcast

Cuando un dispositivo desea enviar una difusión de capa 2, la dirección MAC de destino de la trama se establece solo en números uno binarios. Todos los dispositivos en el dominio de difusión reciben una trama con una dirección MAC de destino, compuesta solo por números uno binarios.

El dominio de difusión de capa 2 se denomina “dominio de difusión MAC”. El dominio de difusión MAC consta de todos los dispositivos en la LAN que reciben tramas de difusión de un host.

Los Switches alivian la congestión en la red

  • Alta densidad de puertos
  • Buffers grandes para tramas
  • Velocidad del puerto
  • Switching interno rápido
  • Bajo costo por puerto
